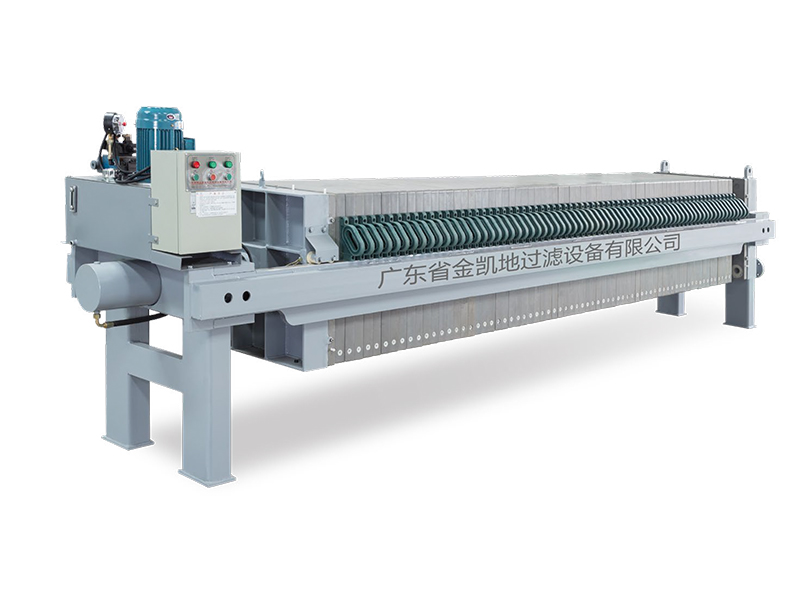

XMAY20-70/800-UBK

廂式壓濾機800型系列(液壓壓緊、自動保壓)可選配:自動拉板，自動接液翻板

①、采用液壓裝置作為壓緊,松開濾板的動力裝置
②、操作簡單,維修方便,配有多種安全裝置,確保操作人員安全
③、機架采用優質實心鋼板焊接而成,強度高,結構穩定壽命長,表面采用特別防腐處理
④、主梁上部覆有304不銹鋼,能有效降低濾板與主梁間的摩擦阻力,降低工作強度
⑤、采用先進液電控制系統,采用知名品牌元件,液壓閥件經主體數控精密加工,確保經久耐用
⑥、濾板采用聚丙烯原料與配方,高壓模壓成型一次成形,具有結構強度高、耐腐蝕、抗沖擊、使用壽命長等特點
⑦、采用液電一體化,占地少,外形美觀,操作簡單,濾板耐壓壽命長,效率快,濾餅含固高。

產品詳情

產品優勢

結構較簡單，操作容易，運行穩定，保養方便;過濾面積選擇范圍靈活，占地少;對物料適應性強, 效率高，含水率低，適用于各行各業物料脫水處理。現已應用于市政、礦山、紙業等多個大型固廢脫水處理行業。設備使用簡單，操作、維護方便，是理想的固液分離設備。專利技術（專利類型：發明，專利號：CN104260402A），方形濾板，濾板面結構自主知識產權設計，使用壽命長，密封性強，不噴漿，耐高壓，過濾效果好，濾餅含固高。

結構與工作原理

本公司生產的系列廂式自動壓濾機是集機、電、液于一體的先進分離機械設備，它主要由五大部分組成：機架部分、自動拉板部分、過濾部分、液壓部分和電器控制部分。

（注：還可根據用戶需求增加接液盤、翻板、儲泥斗、水洗系統、濾布曲張架、氣卸料等）

技術參數

過濾面積 Filtration area	濾板外形 Plate size	濾板厚度 Thickness of filter piate	濾餅厚度 Thickness of filtercake	濾室數量 Chambers No.	濾室理論總?cè)莘e Total volume	整機外形尺寸長x寬x高 External dimension LxWxH	安裝基礎尺寸 Dimension of installed base	濾室內工作壓力 Working pressure	電機功率 Motor power	整機質量 Weight
m2	mm	mm	mm	pc	L	mm	mm	Mpa	kw	kg
20	800x800	60	32	19	320	2765x1100x1200	2200	≤1.0	2.2	2160
30	800x800	60	32	29	480	3365x1100x1200	2800	≤1.0	2.2	2490
40	800x800	60	32	39	640	3965x1100x1200	3400	≤1.0	2.2	2820
50	800x800	60	32	49	800	4565x1100x1200	4000	≤1.0	2.2	3140
60	800x800	60	32	59	960	5165x1100x1200	4600	≤1.0	2.2	3470
70	800x800	60	32	69	1120	5765x1100x1200	5200	≤1.0	2.2	3950

產品詳情

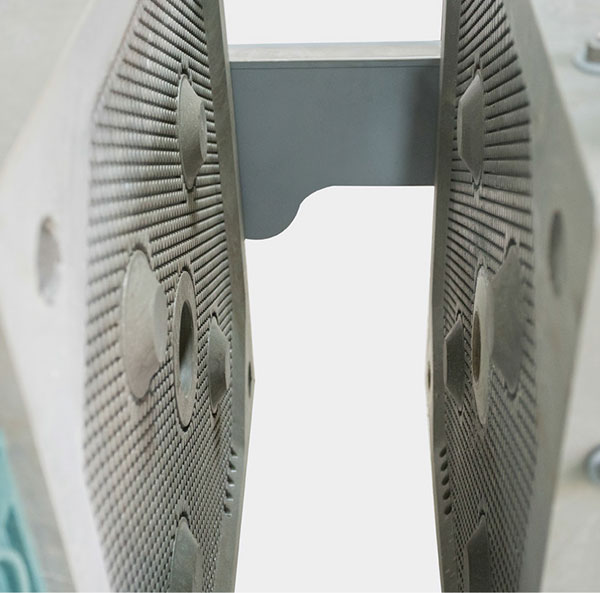

1、液電一體化，自動化程度高，高壓力過濾，采用進口材質高分子PE濾板；
2、濾腔進料孔附近均勻設有4只支撐柱，濾板成型后，整體強度加大，延長使用壽命，濾餅直徑放大10mm, 確保產量不變；
3、全新進料孔，模具邊厚中薄，有效減少中間4個凸臺周邊破裂及濾板邊框破裂。

4、本濾板實用新型（專利類型：實用新型、專利號：CN205988593U）的優點是，降低凸起膠粒的阻力，增加了注入物料在濾腔里的流動性，從而更有效地保證了物料在濾板里的均勻性，有效防止了高壓力時“爆板”現象。

應用范圍

廣泛使用于環保類、市政、生活、工業、冶金、化工、建材、煤炭、煉油、食品、醫藥、電鍍、陶瓷等固液分離行業。
